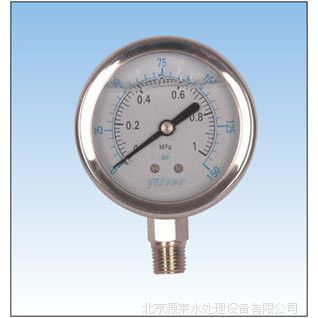

压力表结构原理

压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

一、压力表的特点

●全不锈钢设计，耐腐蚀性强

●高压测量到100MPa

●安全隔板装置，背部泄压

●安全型双层防护玻璃

●测量精度±1.0％±1.6％

二、压力表的分类

1、压力表按其测量***度，可分为精密压力表、一般压力表。精密压力表的测量***度等级分别为0.1、0.16、0.25、0.4级0.05级；一般压力表的测量***度等级分别为1.0、1.6、2.5、4.0级。

2、压力表按其指示压力的基准不同，分为一般压力表、压力表不锈钢压力表、差压表。一般压力表以大气压力为基准；绝压表以压力零位为基准；差压表测量两个被测压力之差。

3、压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。

4、压力表按其显示方式分：指针压力表,数字压力表

5、耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油（现在大部分用硅油填充），由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。

6、带有电接点控制开关的压力表可以实现发讯报警或控制功能。

7、带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。

8、隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。

9、压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。敏感元件一般是由铜合金、不锈钢或由特殊材料制成。?? ??

10弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料坯管，在退火态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在0.1MPa ~ 250MPa。??

三、压力表原理

压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

溢流孔：

　　若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

　指针：

　　除标准指针外，其他指针也是可选的。（零调指针值指针或设定指针）请在选型表中列出。

玻璃面板：

　　除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：

　　普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

处理方式：

　　禁油/禁水处理在制造时除去残留在接液部的水或油。

外装***：

　　壳体颜色除标准色以外，请特别注明。

节流阀：（可选）

　　为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：

　　由于发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。这对压力表是非常有害的。

连接方式：

　　本产品连接部有三种连接方式：

　　钎焊…用于铜类材质的连接

　　银铜钎焊…用于铜类材质和不锈钢材质之间连接

TIG焊接…用于不锈钢材质之间连接

四、压力表术语

　压力有两种表示方法：一种是以真空作为基准所表示的压力，称为压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当压力小于大气压力时，可用容器内的压力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下：

　　压力=大气压力+相对压力

    真空度=大气压力—压力
